概述 Aummarize

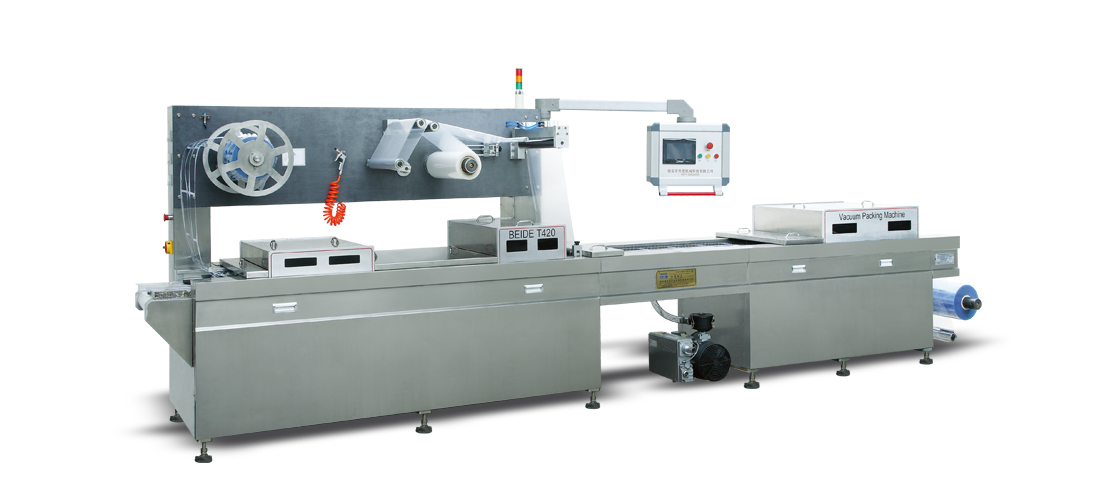

我公司經過多年研制開發BD-520，BD-420，BD-320氣調保鮮包裝機，改寫了國內20年來全靠進口設備的歷史，完全替代進口，已獲國家專利。



控制系統 Control system



采用日本三菱可編程序控制器控制，彩色觸摸屏，選用三菱變頻走速，全部采用日本，歐洲，臺灣等電器。設有完善的安全保護措施。

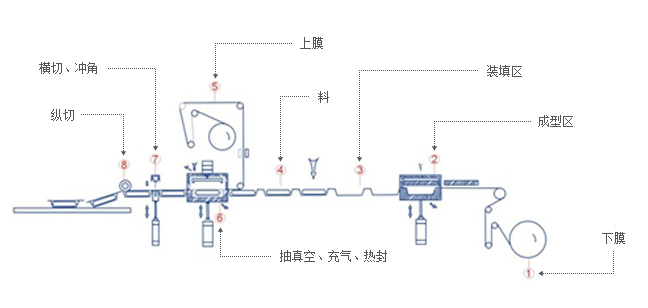

示意圖 Schematic diagram





適用范圍 Scope of application



適用于對各種休閑食品、肉制品、海產品、果蔬、醬菜、冷鮮肉等進行真空、充氣、貼體包裝。

根據用戶產品包裝要求在抽真空的基礎上，可以充N2、02、CO2 混合氣體或單一氣體，氣體混合比例可以通過氣調控制器方便調節；

整機采用硬質鋁合金及不銹鋼材料，提高了設備的抗腐蝕性；

采用組合模具，更換方便，一機多用，模具備有水冷卻功能；

采用性能穩定，使用壽命長的進口氣動元件；

真空泵選用原裝德國進口，真空度高，質量穩定;

可根據需要，配備自動打碼、自動噴碼系統；

采用進口特殊不銹鋼夾持鏈條，適用于各種厚度的硬膜拉伸成型，進行特殊包裝；

采用先進的沖裁系統可裁出不同形狀的盒子。無刺邊，邊角弧度圓潤，更換操作方便，備有邊角廢料回收系統，保持環境衛生；

可以選擇方盒、圓盒或其它異形盒。盒子的尺寸可根據客戶產品定做模具。

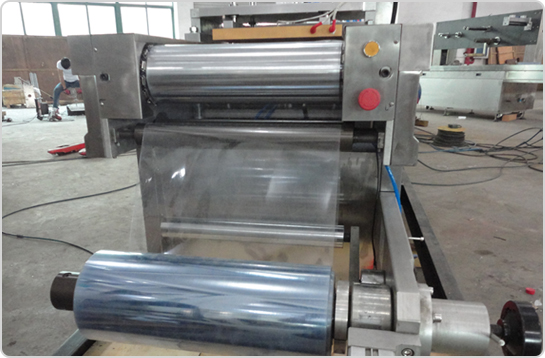

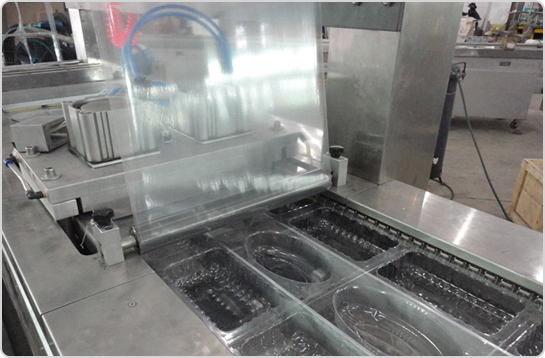

1、設備前端（下）（下膜架） 設備操作之前，需取一卷下膜安裝在下膜架上，打開下膜，將下膜安裝在鏈夾之間的滾筒上，用手點動開關使膜慢慢步進，步進到成型區域后停止點動。	2、設備前端（上）（成型區域） 由成型模具和上加熱模具組成，使下膜成型成所設定形狀。

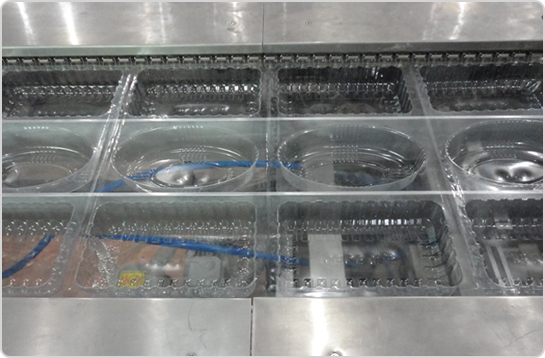

3、設備中部（放料區域）

需將包裝物料放入裝填區?？筛鶕?jù)有規則物料設置自動加料裝置盡量最大可能節省人工 。

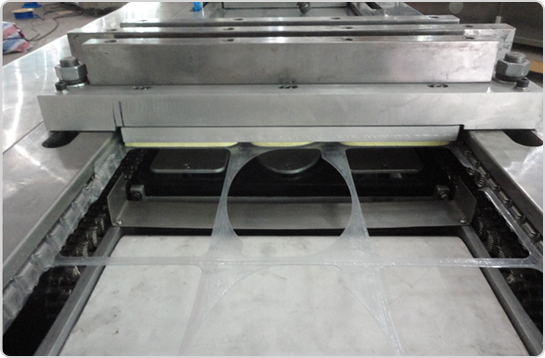

4、設備中部（封口和真空區域） 由封口模具和上加熱模具，設備通過步進到達封口真空區域，下膜模具通過氣缸上升、壓緊上加熱模具，再通過真空管路進行抽真空，最后完成封口。	5、設備尾部（沖切部分） 由上下模具沖切成型包裝棱角光滑無刺邊

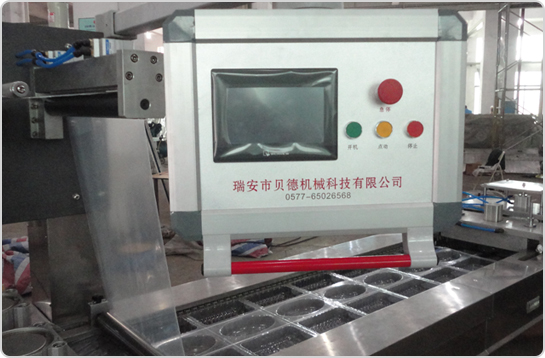

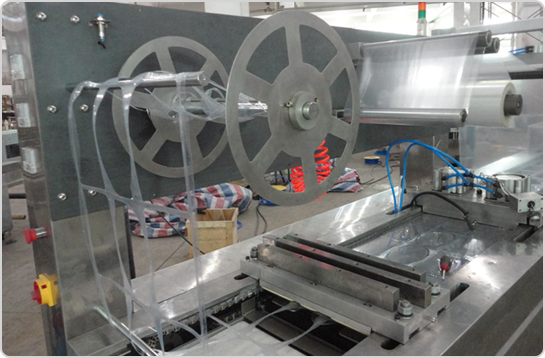

6、設備尾部（廢料回收架） 進行沖切完后的廢料回收	7、設備上端（控制面板及上膜架） 整機由PLC控制面板進行具體參數設定、停止運行等操作。

上膜架：取一卷上膜安裝在上膜架上，通過滑竿將上膜放入封口區域。

上膜寬度	495（395）mm
下膜寬度	523（423）mm
工作室尺寸	400×(300-400)mm
氣壓/耗氣量	≥0.6MPa 0.3m³
真空度	-0.10MPa
電源	380V 50HZ
總功率約	13kw
外形尺寸	5800×1170(1070)×1700mm
最大拉伸度	80mm
整機重量	1800kg

注意：數據如有更改，恕不另行通知
