概述 Aummarize

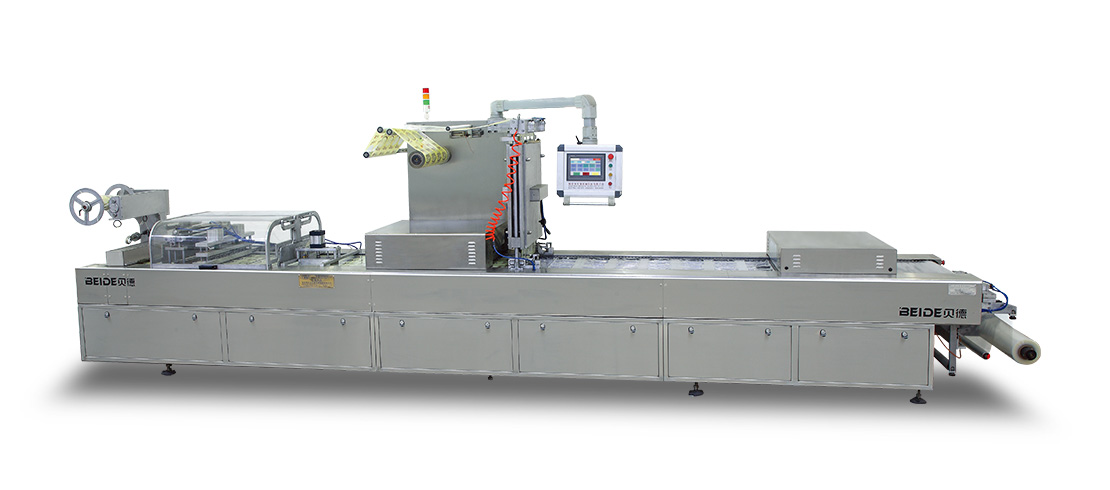

該設備是我公司自主研發的雙面連續拉伸真空包裝機，也叫做雙鋁膜真空包裝機。雙面拉伸包裝機彌補了只能做單面拉伸包裝機的的空白，滿足需要進行鋁箔膜包裝產品的需求。

控制系統 Control system

采用日本三菱可編程序控制器控制，彩色觸摸屏，選用三菱變頻走速，全部采用日本，歐洲，臺灣等電器。設有完善的安全保護措施。

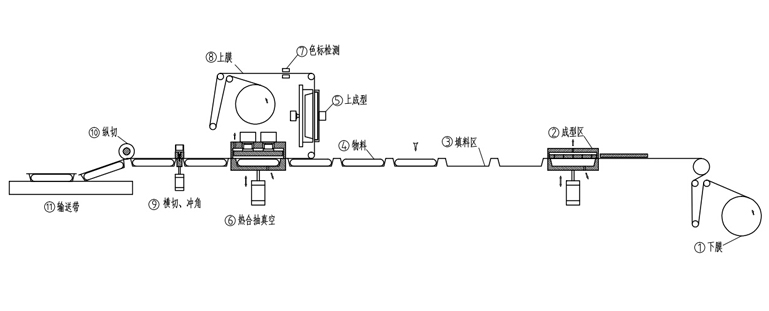

示意圖 Schematic diagram

適用范圍 Scope of application

適用于牛排、鹵蛋、小雞腿、水產、豆制品，魚制品，肉制品、口罩之類的醫療用品等。

根據用戶產品包裝要求抽真空；

整機采用硬質鋁合金及不銹鋼材料，提高了設備的抗腐蝕性；

采用組合模具，更換方便，一機多用，模具備有水冷卻功能；

采用性能穩定，使用壽命長的進口氣動元件；

真空泵選用原裝德國進口，真空度高，質量穩定；

采用光電跟蹤雙面印刷對版，可選用鋁箔膜進行包裝，降低成本，提高產品檔次；

可根據需要，選配自動打碼噴碼系統；

采用進口特殊不銹鋼夾持鏈條，適用于鋁箔膜拉伸成型，進行特殊包裝；

采用先進的沖圓角縱切系統，更換操作方便，備有邊角廢料回收系統，保持環境衛生；

可以選擇方形、圓形。包裝的尺寸可根據客戶產品定做模具；

選用直角邊、圓角邊，邊角弧度光滑圓潤，采用獨創的沖裁技術無刺邊。

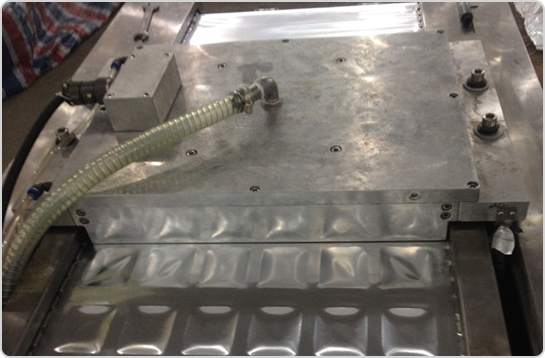

1、設備前端（下）（下膜架） 設備操作之前，需取一卷下膜安裝在下膜架上，打開下膜，將下膜安裝在鏈夾之間的滾筒上，用手點動開關使膜慢慢步進，步進到成型區域后停止點動。	2、設備前端（上）（成型區域） 由成型模具和上加熱模具組成，使下膜成型成所設定形狀。

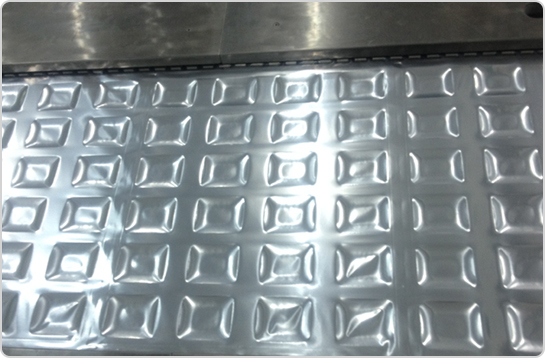

3、設備中部（上膜熱成型區） 只需要將物料擺放好到成型好的格子當中即可，剩下的事情都交給機器了。	3、設備中部（上膜熱成型區） 上膜成型成膜具（自主研發的上成型裝置，目前很多公司也只能做單面拉伸的包裝機。）

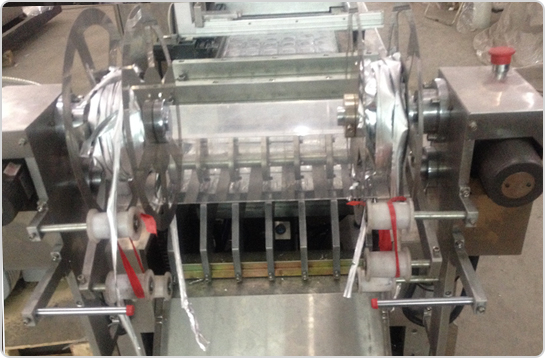

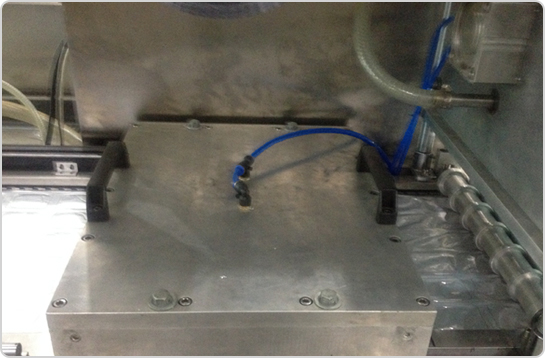

4、設備中部（封口和真空區域） 由封口模具和上加熱模具，設備通過步進到達封口真空區域，下膜模具通過氣缸上升、壓緊上加熱模具，再通過真空管路進行抽真空，最后完成封口。	5、設備尾部（廢料回收架） 回收切割左右采用飛輪，橫切采用汽缸+刀片，不用沖洗。
6、設備尾部（廢料回收架） 進行沖切完后的廢料回收

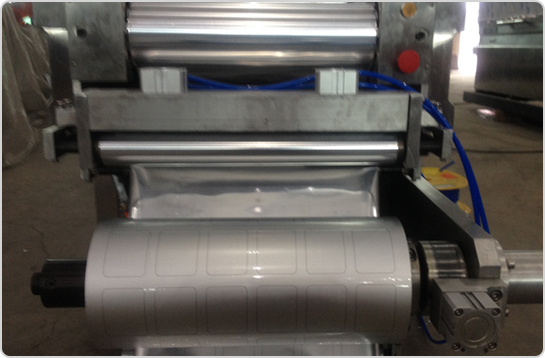

7、設備上端（控制面板及上膜架）

整機由PLC控制面板進行具體參數設定、停止運行等操作。上膜架：取一卷上膜安裝在上膜架上，通過滑竿將上膜放入封口區域。

注意：數據如有更改，恕不另行通知
